產品說明

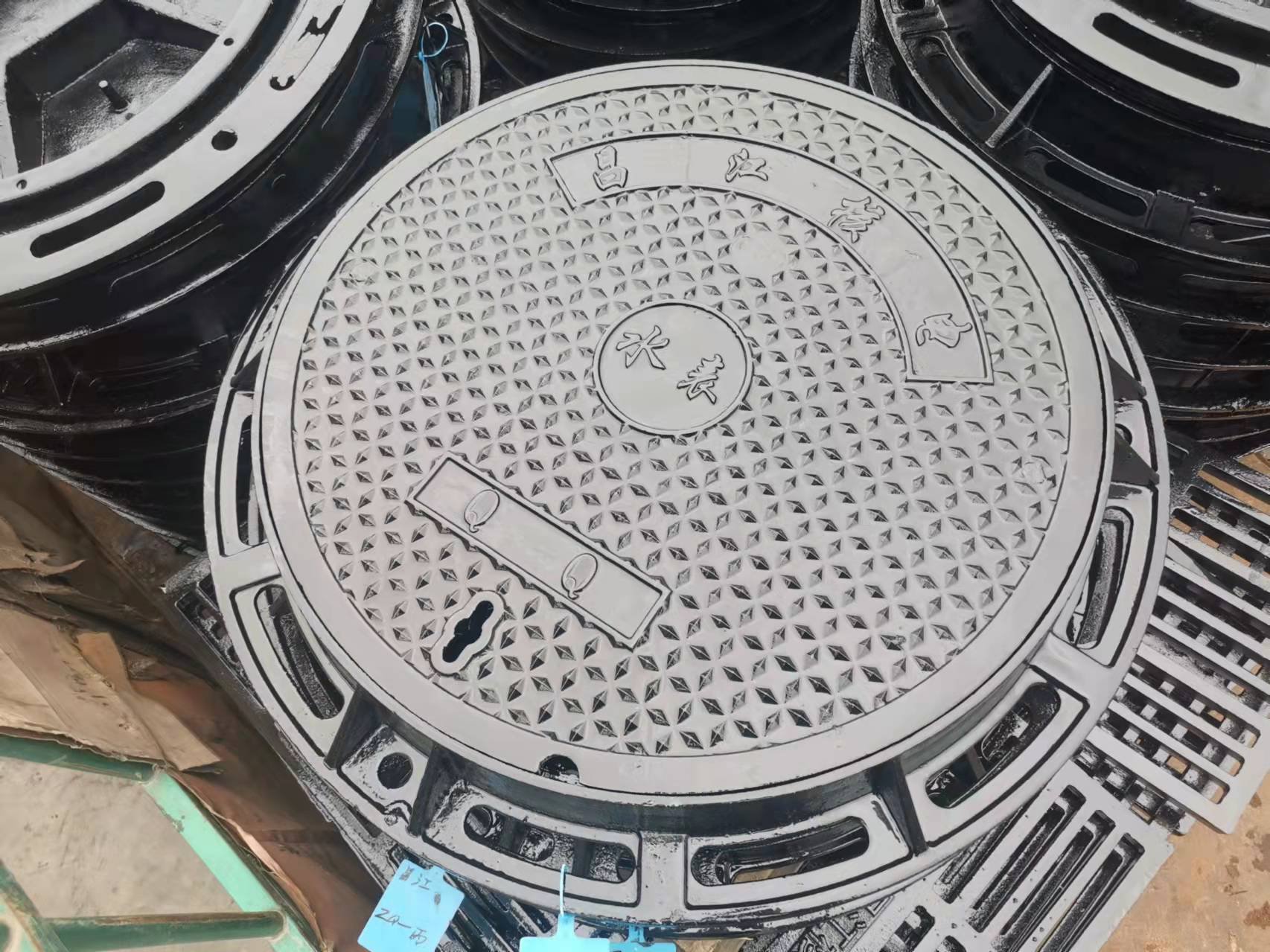

寬邊防沉降井蓋座整套產品詳細說明及技術要求
一、產品組成
每套寬邊防沉降井蓋座整套產品精心設計,包含以下關鍵組件:
- 井蓋:采用高強度材料制成,確保承載能力及耐久性。
- 井座:與井蓋緊密配合,提供穩定支撐。
- 防震橡膠墊圈:有效減少噪音和震動,提升使用舒適度。

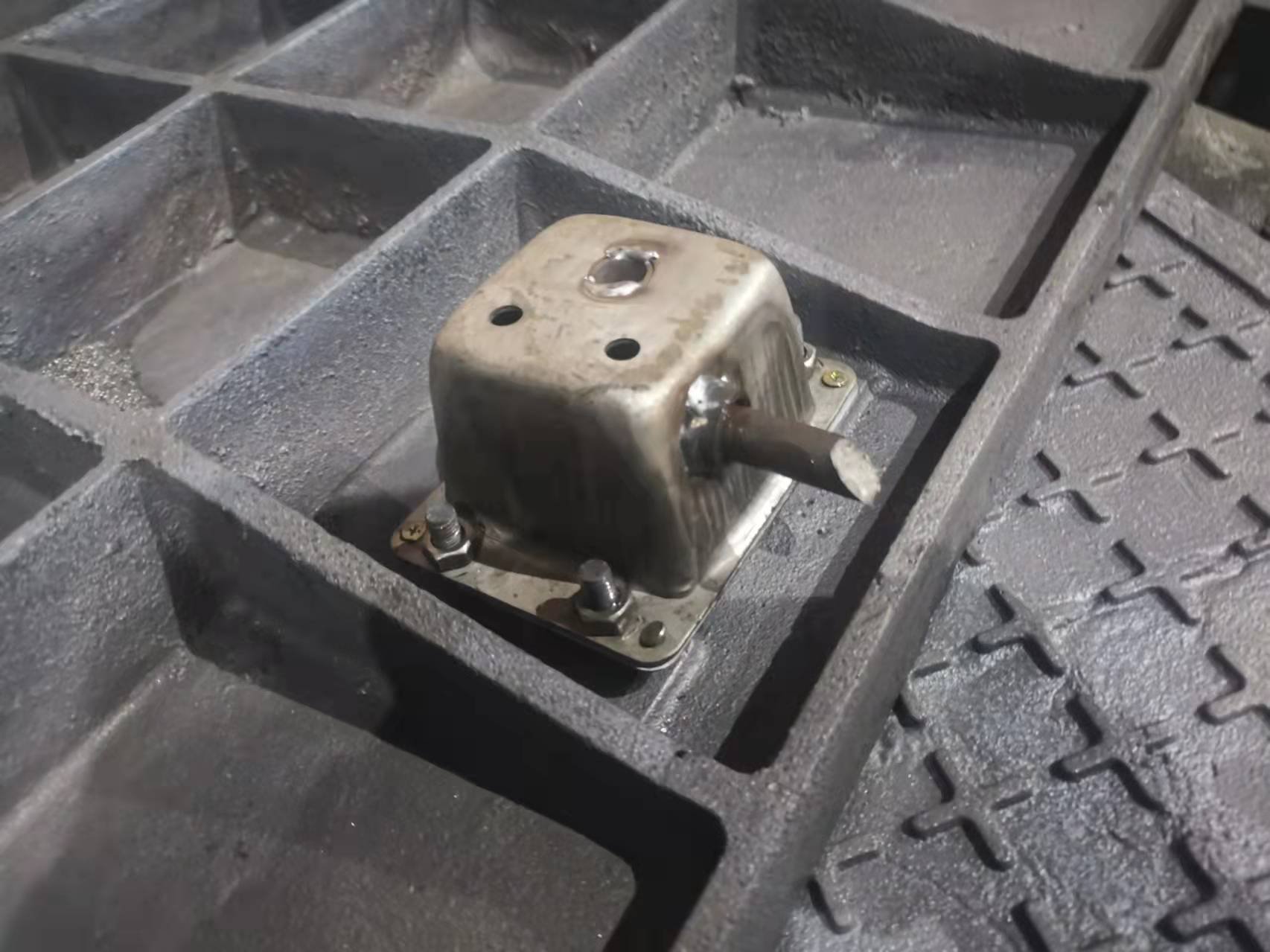

- 內置鉸鏈活頁:實現井蓋的靈活開啟與閉合,操作便捷。
- 防墜網:防止人員或物品意外墜落,增強安全性。
- 調節環:用于微調井蓋與井座的配合,確保安裝精度。
二、備品備件供應
為確保長期穩定運行,除成套供應的貨物外,還需按以下比例提供備品備件:
- 調節環、防墜落網:按供貨總量的120%提供,以備不時之需。
- 內置隱藏互換式鉸鏈:按供貨總量的20%提供,便于維修更換。
- 施工安裝限位井圈:針對φ700mm寬邊防沉降井蓋,首批供貨時提供6套,保障安裝質量。
- 橡膠墊圈:針對φ700mm寬邊防沉降井蓋,按供貨總量的10%提供。
- 防墜落板:同樣針對φ700mm寬邊防沉降井蓋,按實際供貨總量的10%提供。
三、技術要求
-
碳鋼材質:
- 井蓋荷載需符合采購清單要求。
- 材質、結構尺寸、外觀、防盜及消音減震等執行《城鎮檢查井蓋安裝管理技術規程》DB34/T4289-2022等相關標準。
-
球墨鑄鐵材質:
- 井蓋材質為QT500-7,球化率大于80%,球化級別三級以上,執行GB/T1348-2019標準。
- 荷載、結構尺寸、外觀、防盜及消音減震等需符合《合肥市城鎮檢查井蓋技術導則》、《合肥市城鎮寬邊防沉降檢查井蓋技術規定》、《檢查井蓋標準》(GB23858-2009)、《城鎮檢查井蓋安裝管理技術規程》DB34/T 4289-2022等標準。
-

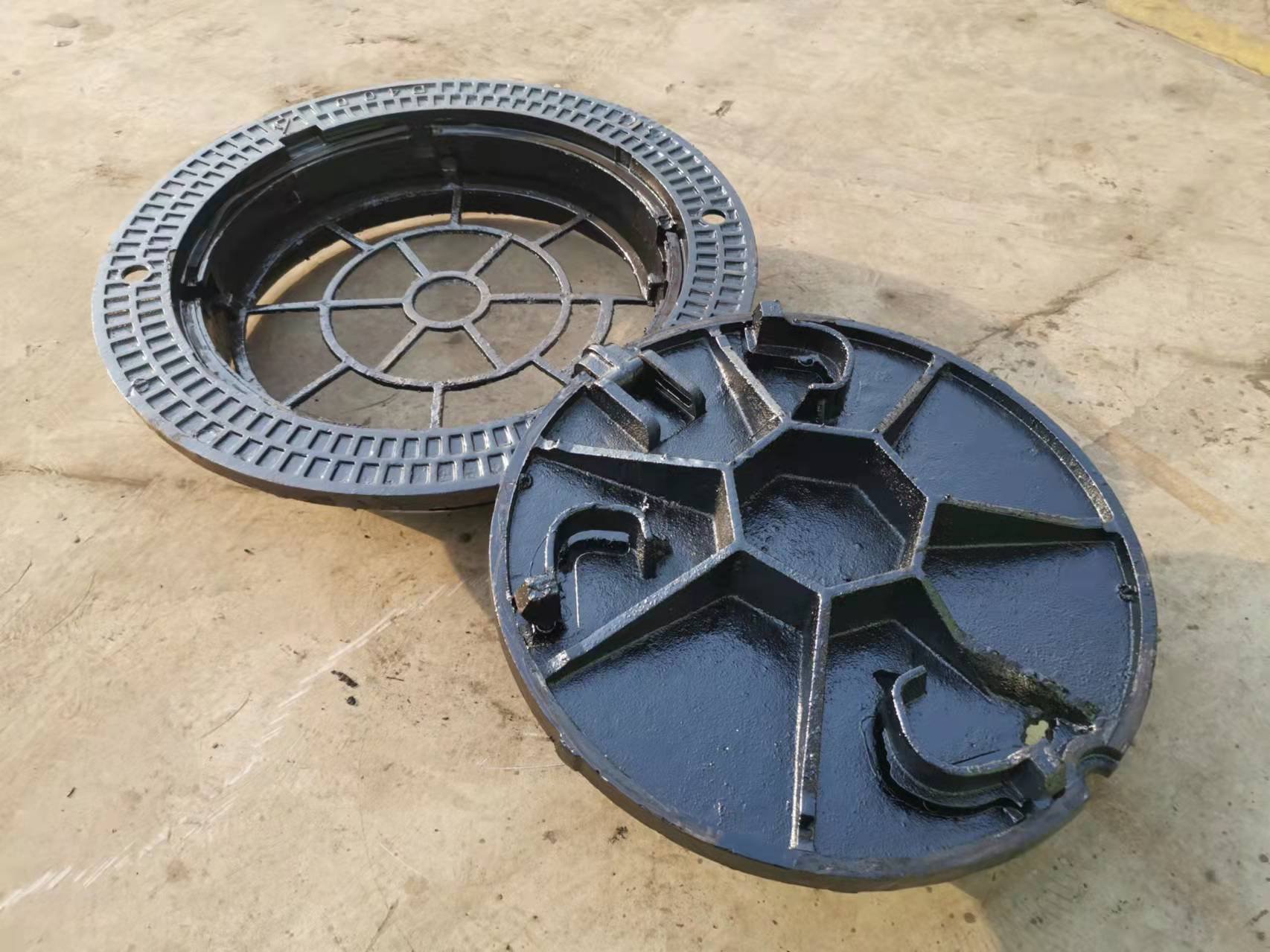

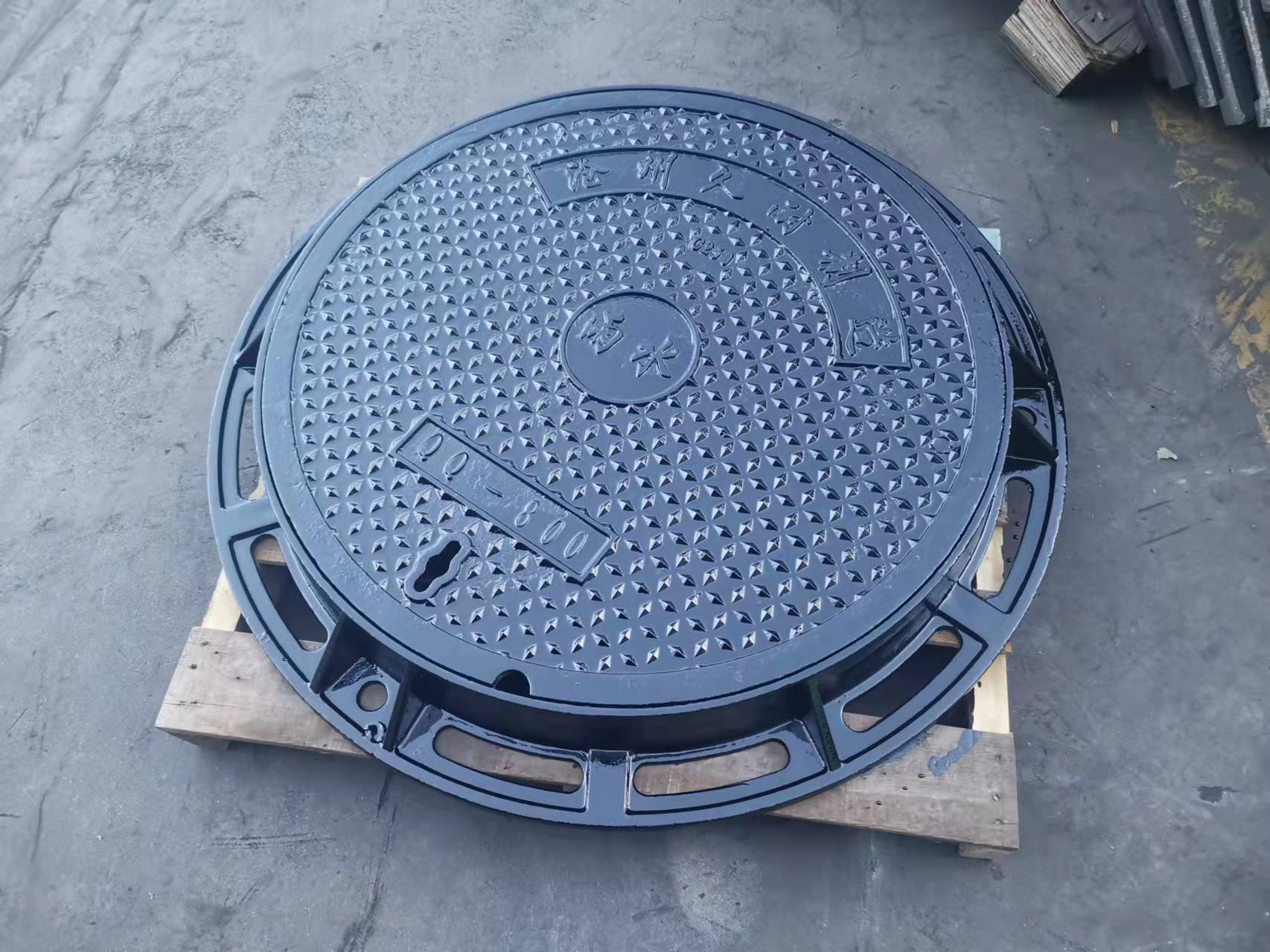

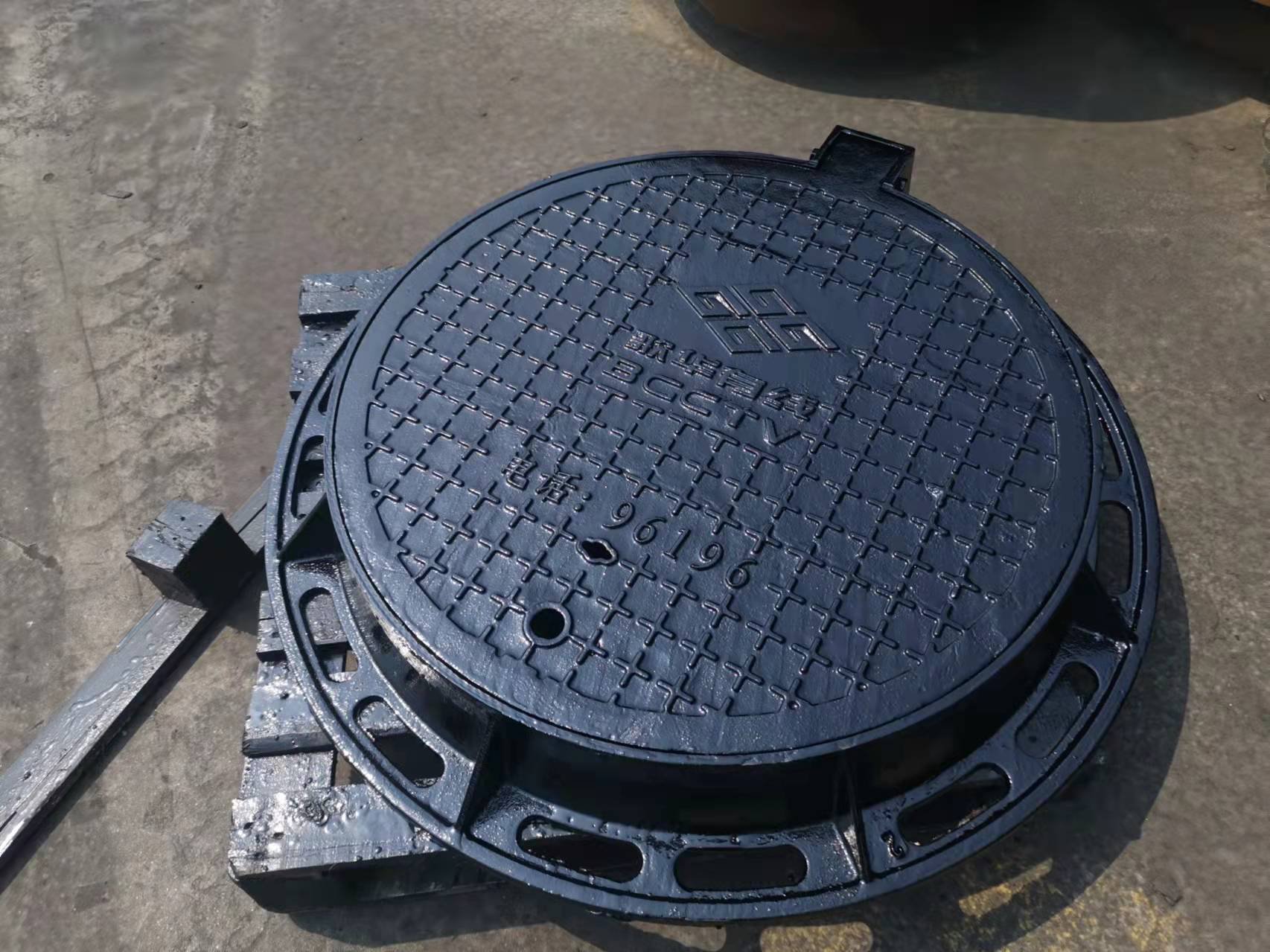

φ700寬邊防沉降井蓋座特定要求:
- 井蓋重量≥55kg,井座重量≥80kg。
- 井蓋(雨水)表面均勻布置12個φ18的泄水孔,采用一次澆筑成型工藝。
- 防墜落板材質為球墨鑄鐵,網格狀設計,透氣孔面積占比≥30%,靜態承壓能力≥200kg,重量≥5kg。
-

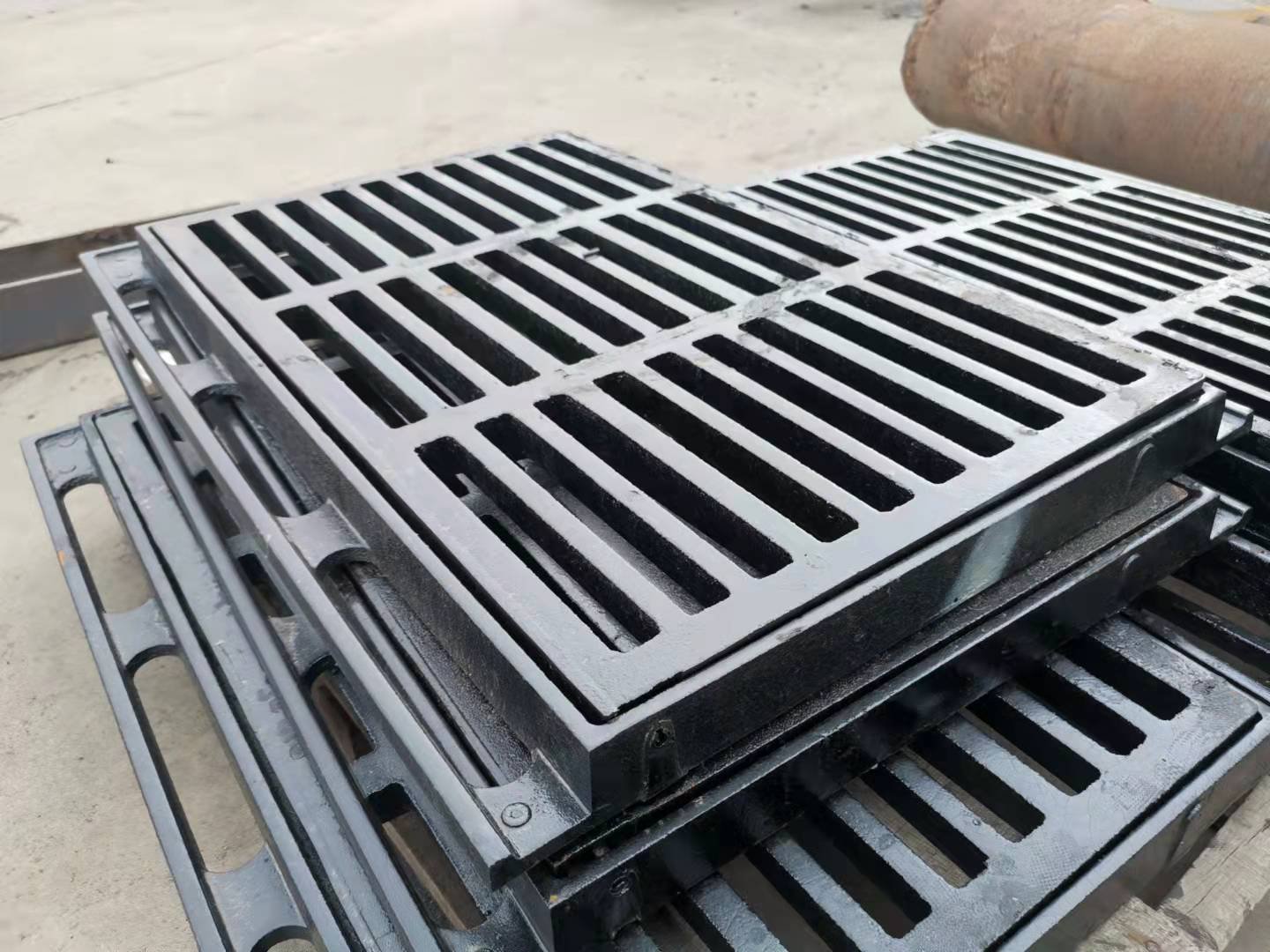

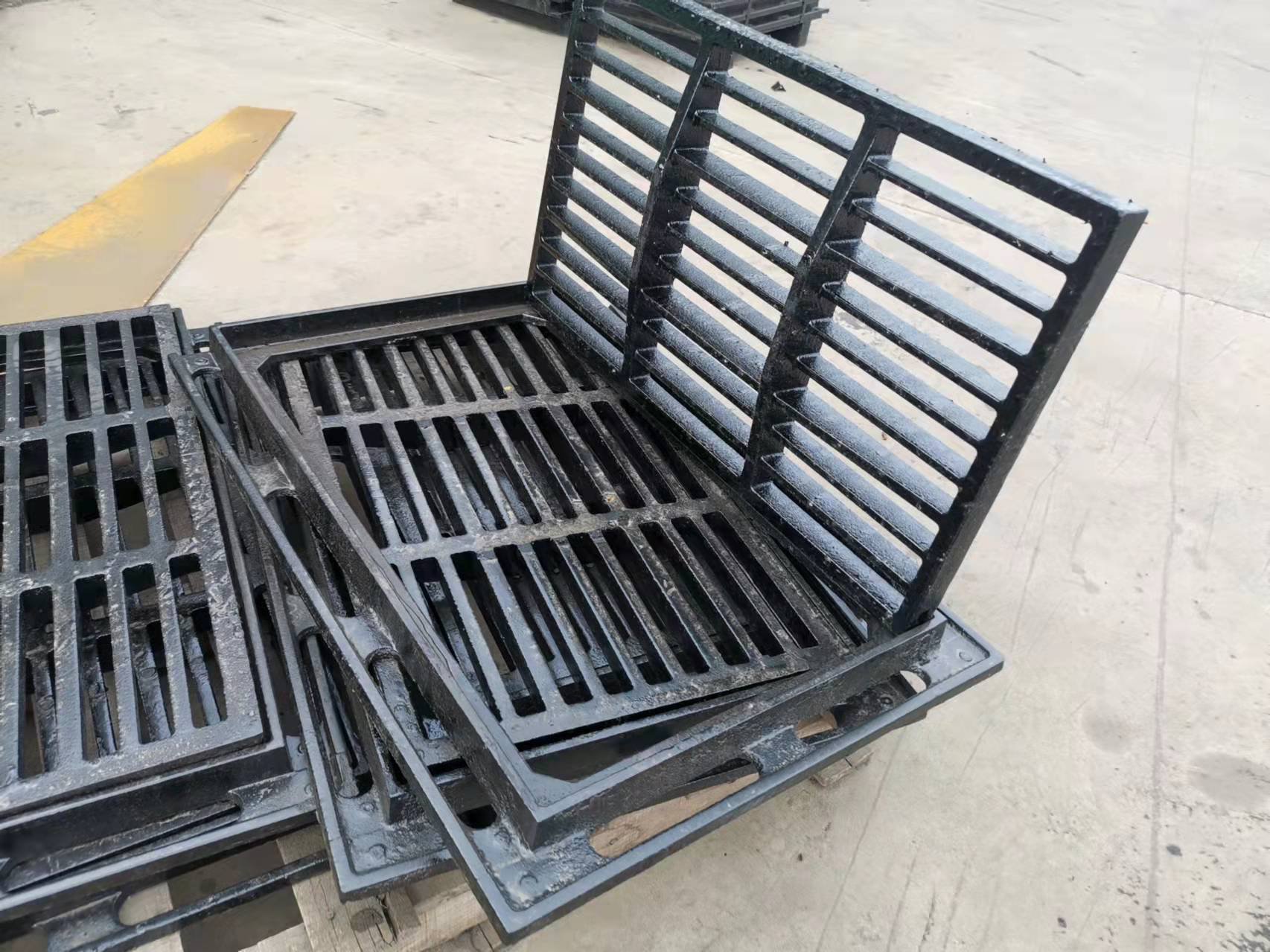

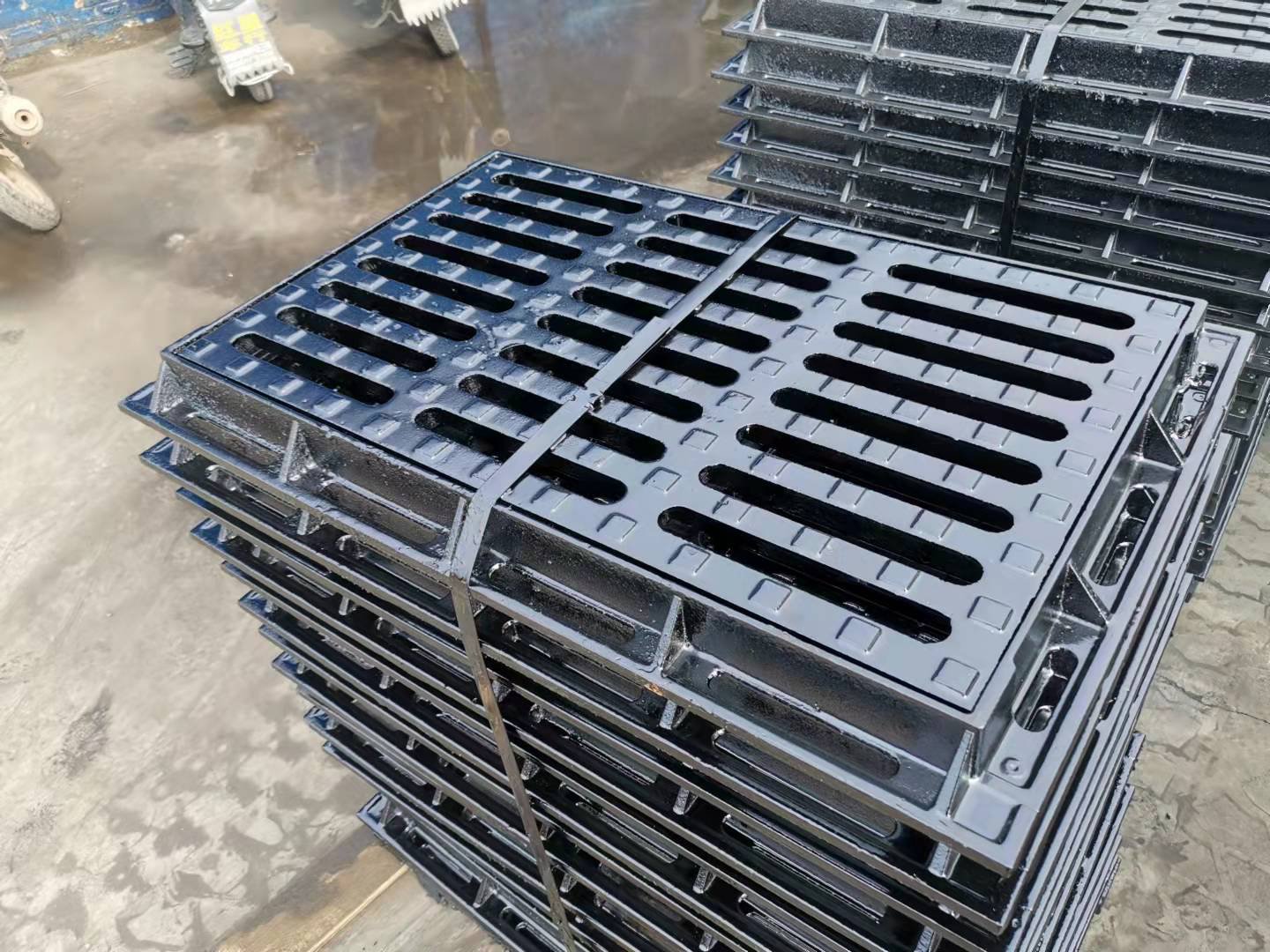

收水井井蓋座樣式:
- 按05S518P54橫條標準供貨,確保外觀一致性和功能匹配性。
-
內置鉸鏈:
- 定制鉸鏈需與原井蓋座完美匹配,安裝牢固可靠,確保井蓋開合順暢且安全。
-
井蓋標識:
- 圓形及方形井蓋需按照指定圖示要求制作標識,以便于識別和管理。
-
消音減震要求:
- 支座支撐面設計有特定“梯形”凹槽,內嵌硫化氯丁橡膠條。
- 氯丁膠套橫截面呈“梯形”,具體尺寸如上文所述,符合GBT531.1-2008標準,氯丁膠含量≥40%,硬度達到邵氏A級75±5。
此套產品及其備品備件和技術要求旨在確保寬邊防沉降井蓋座系統的安全、可靠、高效運行,滿足各類市政及工業設施的需求。
